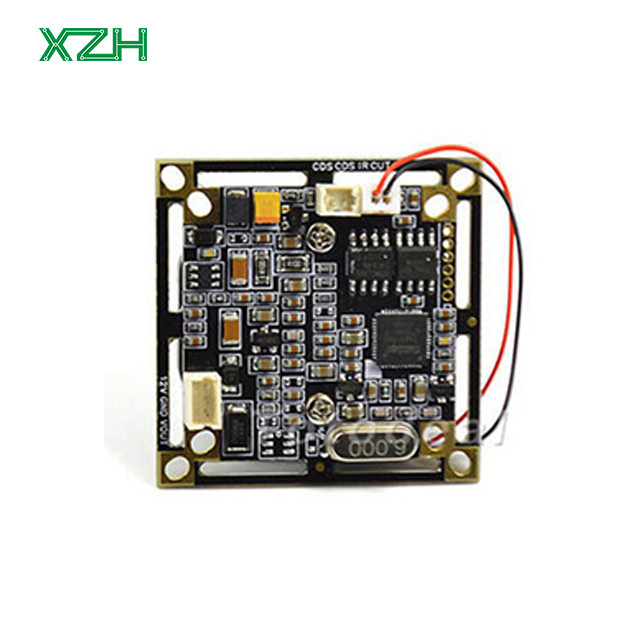

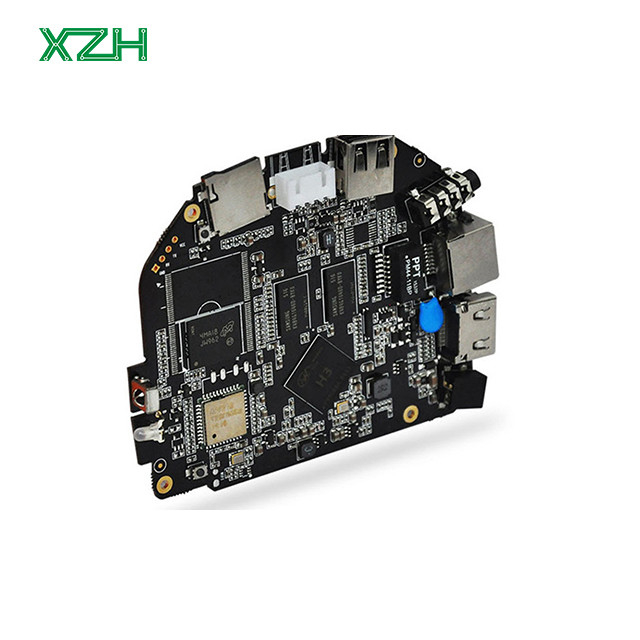

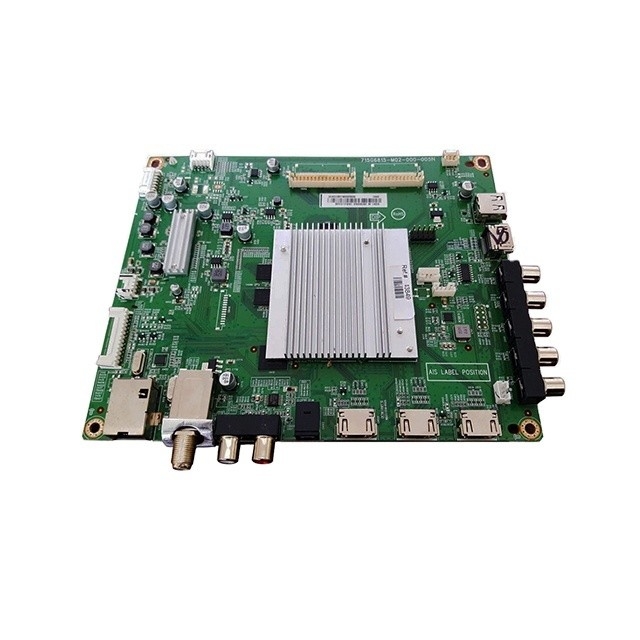

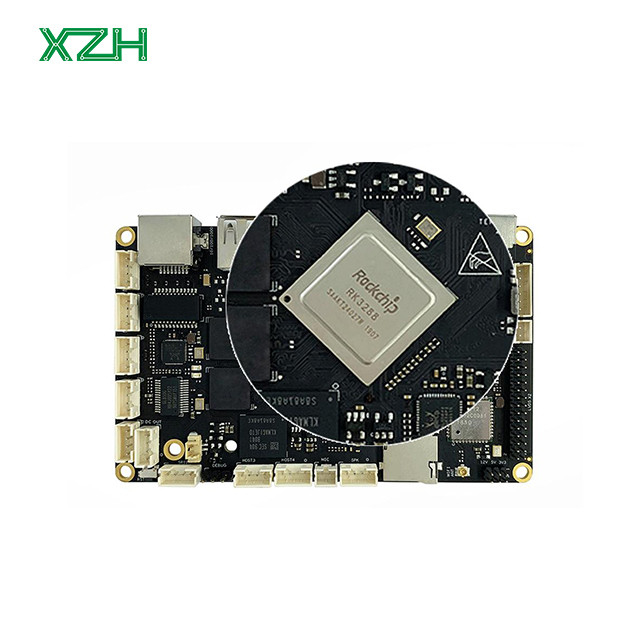

Fabricación de circuitos electrónicos de PCB de doble cara
-
Resaltar
Placa de circuito de ensamblaje electrónico
,PCB de doble cara para automóviles
,Placa de circuito de ensamblaje electrónico PCBA
-
El tipoplaca base de circuito impreso
-
Tipo de proveedorPersonalizado
-
espesor de cobre1 onza
-
Nombre del productoAsamblea de placas de PCB OEM
-
Las capas1-58 capas
-
el certificadoSe aplican los siguientes requisitos:
-
Tratamiento de la superficieHASL, HASL LF, etc. El número de unidades de producción es el siguiente:
-
Máscara de soldaduraLPI verde de doble cara/ personalizado
-
Se necesita archivoGerber.etc.
-
AplicaciónDispositivos electrónicos
-
El materialFR-4 / alta TG FR-4 / libre de halógenos, etc.
-
ServicioOfrecer diseño de PCBA
-
Lugar de origenGuangdong, China
-
Nombre de la marcaXZH
-
Número de modeloLas demás partidas
-
PrecioCN¥7.21/pieces >=1 pieces
Fabricación de circuitos electrónicos de PCB de doble cara
Fabricación de circuitos electrónicos de PCB de doble cara
XZH: su proveedor de soluciones ODM/OEM
Las capas | 1-58 capas |
Material de cartón | FR-4 / Alto TG FR-4 / Material libre de halógenos/Rogers/Arlón/Tacónico/Teflón |
Tratamiento de la superficie | HASL, HASL libre de plomo, oro inmersión, estaño inmersión, r, oro duro, oro flash, OSP... |
Color de la pantalla de seda | Blanco / Negro / Amarillo |
Color de la máscara de soldadura | Verde / azul / rojo / negro / amarillo / blanco |
Capacidad
Descripción | Tecnología y capacidades | ||||||||
1. gama de productos | PCB rígidos de 2 a 24 capas, HDI; base de aluminio | ||||||||
2. Min. espesor del tablero | 2 capas | 4 capas | 6 capas | 8 capas | 10 capas | ||||
Min. 0,2 mm | 0.4 mm | 1 mm | 1.2 mm | 1.5 mm | |||||
Capa 12 y 14 | 16 capas | 18 capas | 20 capas | Capas 22 y 24 | |||||
1.6 mm | 1.7 mm | 1.8 mm | 2.2 mm | 2.6 mm | |||||
3. Max. Tamaño del tablero | 610 x 1200 mm | ||||||||
4Material de base | FR-4 Vidrio laminado epoxi, base de aluminio, RCC | ||||||||
5Tratamiento de superficie y acabado | Nivel de aire caliente (libre de plomo, RoHS). Tinta de carbono. Máscara pelable. Dedo de oro.Inmersión Silve. Inmersión de estaño. Oro de luz (electrolítico) | ||||||||
6- El laminado mayor. | King Boad (KB-6150). ShengYi (S1141; S1170). Arion. YGA-1-1; Rogers y otros. | ||||||||
7- Por el camino de los agujeros. | PTH de cobre/ vía ciega/ vía enterrada/ HDI 2+N+2 con IVH | ||||||||
8. espesor de la lámina de cobre | 18um/ 35um/ 70um~ 245um (capa exterior de 0,5 oz~ 7 oz) 18um/ 35um/ 70um~ 210um (capa interior de 0,5 oz~ 6 oz) | ||||||||
9. Min. Via Tamaño y Tipo | Diámetro: 0,15 mm (terminado). La relación de aspecto = 12; agujeros HDI (< 0,10 mm) | ||||||||
10. Min. ancho de línea y espaciado | 0.75 mm/ 0.10 mm (3 mil/ 4 mil) | ||||||||
11. Min Via Tamaño del agujero y Pad | Por vía: Dia, 0,2 mm/ pad. Dia, 0,4 mm; HDI < 0,10 mm por vía | ||||||||
12Impedancia I, control Tol. | +/- 10% (min. +/- 7 ohmios) | ||||||||
13Máscara de soldadura. | Imagen fotográfica líquida (LPI) | ||||||||
14Profilar | Enrutamiento CNC, corte en V, perforado, perforado por empuje, conexón de camarilla | ||||||||
15. Capacidad | Producción mensual de 100 km2 | ||||||||
¿Quiere obtener más información o un presupuesto?Hablar ahorael botón en la parte superior derecha para contactar a nuestros vendedores.
Punto de trabajo | Capacidad |
Materiales básicos | FR4, FR4 de alta resistencia, CEM3, aluminio, alta frecuencia y frecuencia ((Rogers, Taconic, Aaron, PTFE, F4B) |
Las capas | 1-4 capas ((Aluminio), 1-32 capas ((FR4) |
espesor de cobre | 0.5oz, 1oz, 2oz, 3oz, 4oz |
espesor dieléctrico | 0.05 mm, 0.075 mm, 0.1 mm,0.15 mm,0.2 mm |
espesor del núcleo del tablero | 0.4 mm,0.6 mm, 0.8 mm, 1.0 mm, 1.2 mm, 1.5 mm, 2.0 mm, 3.0 mm y 3.2 mm |
espesor del tablero | 0.4 mm - 4.0 mm |
Tolerancia de espesor | +/-10% |
Mecanizado de aluminio | Perforación, extracción, fresado, enrutamiento, punzamiento. Disponibilidad de la pestaña de ruptura |
El agujero de Min | 0.2 mm |
Ancho de vía mínimo | 0.2 mm (8 milímetros) |
Disminución de la distancia entre las vías | 0.2 mm (8 milímetros) |
Min SMD Pad Pitch (Picadura de la almohadilla) | 0.2 mm (8 milímetros) |
Finalización de la superficie | HASL libre de plomo, ENIG, oro revestido, oro de inmersión, OSP |
Color de la máscara de soldadura | Verde, Azul, Negro, Blanco, Amarillo, Rojo, Matt Verde, Matt Negro, Matt Azul |
Color de leyenda | Negro, blanco, etc. |
Tipos de ensamblaje | Instalación en la superficie El agujero de tiro Tecnología mixta (SMT y a través del agujero) Colocación de un solo o dos lados Revestimiento conformado Conjunto de cubierta de escudo para el control de emisiones EMI |
Adquisición de piezas | Lleno y llave en mano Partial llave en mano Equipo/envío |
Tipos de componentes | SMT 01005 o superior BGA 0,4 mm de anchura, POP (envase en el envase) WLCSP 0,35 mm de ancho Conectores métricos duros Cables y alambres |
Presentación de las piezas SMT | En bruto Se corta la cinta Carrete parcial El rollo El tubo Envases |
Las estencillas | Acero inoxidable cortado por láser |
Otras técnicas | Revisión gratuita del DFM Conjunto de construcción de caja Prueba AOI y prueba de rayos X del 100% para BGA Programación de circuitos integrados Componentes con reducción de costes Prueba de función según las especificaciones Tecnología de protección |
Servicios al cliente
Servicio de PCB
XZH Suministrar placas de un solo lado, doble lado, placas multicapa (1-20 capas), tipo de placas:PCB rígido ((CEM, FR4), PCB flexible, PCB rígido-flexible, MCPCB ((PCB de aluminio), PCB cerámico, PCB RF, etc.
El ensamblaje de PCBComponentes de abastecimiento
XZH ofrece montaje de placas de circuito impreso, componentes, abastecimiento y soluciones completas. lo que siempre podemos garantizar es la mejor calidad, precio competitivo y mejor servicio.
Más detalles o otros requisitos bienvenidos a enviar un correo electrónico y chatear con nosotros.
Perfil de la empresa
Fundada en 2014,XZH Technology Co., Ltd. también está involucrada.es una entidad de buena reputación, conocida por su fuerte equipo técnico, sistemas integrales de garantía de calidad e instrumentos analíticos de vanguardia.Nuestros productos sirven una amplia gama de aplicaciones en la electrónica de consumo, las telecomunicaciones, el equipamiento médico y los sectores industriales, que gozan de una fuerte demanda en los mercados europeos y del sudeste asiático.
Nuestras ofertas de servicios holísticos abarcan diseño esquemático, diseño de placa, abastecimiento de componentes, diseño de firmware, diseño mecánico, PCBA y clonación de chips.Extendemos nuestros servicios a la adquisición de componentes, ensamblaje de PCB y FPC, embalaje y logística, asegurando una solución integral para nuestros clientes.Nos enorgullecemos de obtener materias primas de alta calidad y componentes clave de renombrados proveedores como Sharp, Toshiba, ST, Samsung, Infineon, JRC y NEC, subrayando aún más nuestro compromiso con la excelencia.
Nuestras instalaciones, certificadas según las normas ISO 9001:2000 e ISO 14001:2004, se extiende por 2.000 metros cuadrados y está compuesto por 300 trabajadores calificados.Nuestro compromiso con la calidad se refleja en nuestros rigurosos procesos de control de calidad, con el apoyo de 30 auditores experimentados y equipos de prueba avanzados como AOI, rayos X BGA y PCB E-test, asegurando el cumplimiento de los estándares IECO-HSPM QC 080000, CE, UL y RoHS.
Con el objetivo de "Gestión profesional, industria a gran escala, mercado internacional" como nuestro objetivo estratégico,Le invitamos a explorar oportunidades de asociación con nosotros para obtener información detallada sobre nuestros servicios y capacidades.
Nuestras ofertas de servicios holísticos abarcan diseño esquemático, diseño de placa, abastecimiento de componentes, diseño de firmware, diseño mecánico, PCBA y clonación de chips.Extendemos nuestros servicios a la adquisición de componentes, ensamblaje de PCB y FPC, embalaje y logística, asegurando una solución integral para nuestros clientes.Nos enorgullecemos de obtener materias primas de alta calidad y componentes clave de renombrados proveedores como Sharp, Toshiba, ST, Samsung, Infineon, JRC y NEC, subrayando aún más nuestro compromiso con la excelencia.
Nuestras instalaciones, certificadas según las normas ISO 9001:2000 e ISO 14001:2004, se extiende por 2.000 metros cuadrados y está compuesto por 300 trabajadores calificados.Nuestro compromiso con la calidad se refleja en nuestros rigurosos procesos de control de calidad, con el apoyo de 30 auditores experimentados y equipos de prueba avanzados como AOI, rayos X BGA y PCB E-test, asegurando el cumplimiento de los estándares IECO-HSPM QC 080000, CE, UL y RoHS.
Con el objetivo de "Gestión profesional, industria a gran escala, mercado internacional" como nuestro objetivo estratégico,Le invitamos a explorar oportunidades de asociación con nosotros para obtener información detallada sobre nuestros servicios y capacidades.
Certificaciones
Exposición
Nuestras ventajas
Tiempo de entrega del producto
Tiempo de entrega de la muestra | Tiempo de producción en masa | |||
PCB de una sola cara | 1 a 3 días | 4 ~ 7 días | ||
PCB de doble cara | 2 a 5 días | 7 ~ 10 días | ||
PCB de varias capas | 7 ~ 8 días | 10 a 15 días | ||
El ensamblaje de PCB | 8 ~ 15 días | 2 a 4 semanas | ||
Tiempo de entrega | 3-7 días | 3-7 días | ||
Embalaje: Antistático Embalaje con cartón | ||||
Preguntas frecuentes
P1: ¿Están seguros mis archivos de diseño cuando se los envío?
R: Sus archivos se mantienen en completa seguridad.
Fulltronics puede firmar un acuerdo de confidencialidad antes de enviar el documento.los archivos.
Fulltronics puede firmar un acuerdo de confidencialidad antes de enviar el documento.los archivos.
P2: Para pedidos de pequeñas cantidades, ¿puede usted producir PCB prototipo?
R: Sí, XZH PCB puede producir prototipos. pero cuanto mayor sea la cantidad, mayor será el ahorro de costes.
P3: ¿Tiene servicio postventa de productos disponibles para sus clientes?
R: Sí, para cualquier problema de calidad, XZH PCB tomará nuestra responsabilidad de resolverlos para usted en cualquier momento. Lo que siempre podemos garantizar es nuestro mejor servicio, alta calidad con precio competitivo.
P4: ¿Qué archivos necesita en los proyectos PCBA?
R:Excluir el archivo de PCB, el archivo PNP ((Pick and Place) y el archivo de posición de los componentes también necesarios.
P5: ¿Nuestro producto será probado antes del envío?
R: Sí, podríamos proporcionar pruebas de circuitos funcionales si nos proporciona los métodos de prueba.
